产品名称 ： 气动三通球阀

详细说明

ZSHL(ZSHT)气动三通调节球阀的标准球芯有L型三通双口孔道和T型三口孔道
。改变球芯与管道的相对角度，可对三支管流体实现不同的组合控制。T型孔道可使三条正交的管道互相连通，也可以使其中两条管道连通而切断另一条管道。

一、ZSHL(ZSHT)气动三通球阀概述

ZSHL(ZSHT)气动三通球阀的标准球芯有L型三通双口孔道和T型三口孔道。改变球芯与管道的相对角度，可对三支管流体实现不同的组合控制
。T型孔道可使三条正交的管道互相连通，也可以使其中两条管道连通而切断另一条管道
。L型孔道只能连通互相正交的两条管道或切换方向。即T型孔道起分流合流作用，L型孔道起分配作用。

气动三通球阀配用双作用或单作用RC气动活塞执行机构（大口径配用ZSH横装活塞执行机构）。

二、ZSHL(ZSHT)气动三通球阀阀体

型    式 ：	两开式铸造球阀
公称通径：	15～200
公称压力：	PN1.6，4.0 ，6.4MPa ，JIS10K ，ANSI150
连接形式 ：	法兰式 法兰标准按JB/T79.1  PN1.6MPa JB/T79.2凹凸面ANSI B16.5，JIS ，B2201
材    料：	Zg25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
介质温度：	常温型：-40℃～+180℃
填    料：	聚四氟乙烯或R.TFE（增强聚四氟乙烯）

三、ZSHL(ZSHT)气动三通球阀阀内组件

球阀型式  ：	T型、L型球芯
球芯材料：	不锈钢
阀座材料：	聚四氟乙烯PTFE
球芯转角：	90°

四
、 ZSHL(ZSHT)气动三通球阀执行机构

型    式 ：	RC，ZSH气缸活塞执行机构
气源接头 ：	Rc1/8，Rc1/4 ，Rc1/2
环境温度：	-40℃～+80℃

附件
：电磁阀

、行程开关等

五、 ZSHL(ZSHT)气动三通球阀控制方式

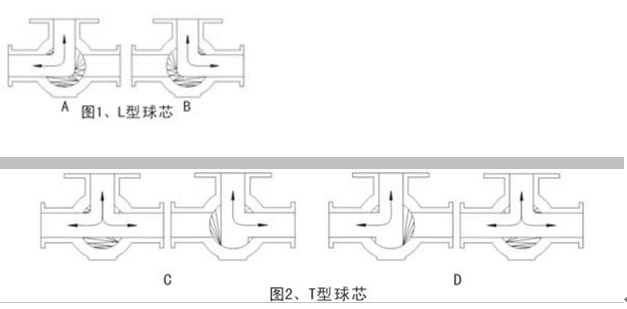

L型三通双口 ：	有A、B二种见图1
T型三通双口：	有C、D二种见图2

六、ZSHL(ZSHT)气动三通球阀性能

泄漏量：常温球阀（聚四氟乙烯阀座）
，试验介质为水

。

公称通径（mm）		15	20	25	40	50	65	80	100	150
泄漏量 ml/min	PN1.6	0.08	0.11	0.13	0.21	0.27	0.35	0.43	0.553	0.80
	PN4.0.	0.32	0.43	0.53	0.85	1.1	1.4	1.7	2.1	3.2

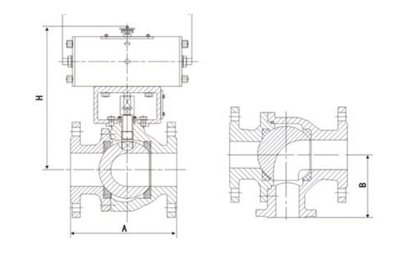

七、ZSHL(ZSHT)气动三通球阀外形尺寸

PN1.6

公称通径	执行机构		A	L	H	B
	双作用	单作用
15	RC20-DA	RC20-SR	140	187（300）	234	70
25		RC40-SR	165	187（460）	259	82.5
40	RC40-DA		230	320（460）	265	115
50		RC60-SR	230	320（680）	342	115
65			270		397	135
80			290		405	145
100	RC60-DA		350	548（680）	427	175
150		RC80-SR	440	548（920）	613	220
200	ZSH-7	ZSH-7S	580	1040（1387）	736	290

备注
：括号内为配单作用执行机构尺寸

PN4.0/6.4

公称通径	执行机构		A	L	H	B
	双作用	单作用
15	RC40-DA	RC40-SR	195	320 （460）	290.5	97.5
25		RC60-SR	230		300	115
40	RC60-DA		250	320（680）	387.5	125
50		RC80-SR	290	548（680）	415	145
65			320		439	160
80			350		452	175
100	RC80-DA		406	640（920）	616	203
150		ZSH-7S	530	640（1387）	740	265

备注：括号内为配单作用执行机构尺寸

八、 ZSHL(ZSHT)气动三通球阀订货须知

1· ZSHL(ZSHT)气动三通球阀型号名称

2· ZSHL(ZSHT)气动三通球阀公称通径
、公称压力

3· ZSHL(ZSHT)气动三通球阀阀体材料

4· ZSHL(ZSHT)气动三通球阀球芯型式（T型还是L型）

5· ZSHL(ZSHT)气动三通球阀控制方式（A、B、C
、D）

6· ZSHL(ZSHT)气动三通球阀执行机构型号

7· ZSHL(ZSHT)气动三通球阀附件（电磁阀、行程开关、手轮）
