产品名称 ： ZDLP电动单座调节阀

详细说明

ZDLP电动流量调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成。电源为220V.AC 50Hz，含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。电子式电动单座调节阀可直接接受工业控制仪表或计算机等输出的（4-20mADC或1-5VDC）进行阀门的开度控制，达到调节介质压力流量、温度等目的
。

一
、ZDLP电动流量调节阀概述

ZDLP电动流量调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成
。电源为220V.AC 50Hz，含有伺服放大器、位置信号发生器
、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的（4-20mADC或1-5VDC）进行阀门的开度控制，达到调节介质压力流量、温度等目的。同时可以输出（4-20mADC或1-5VDC）阀位反馈信号
。

ZDLP电动流量调节阀阀体为低阻流直通单座上导向结构。具有精度高
、流量大、泄漏量小的特点，广泛用于化工、石油
、轻工
、电站、冶金等要求流量大、泄漏量小的工业自控系统中。

二
、ZDLP电动流量调节阀阀体

型式	直通单座铸造球型阀
公称通径	20 、25、32、40、50 、65、80 、100 、125 、150、200mm
公称压力	PN1.6、4.0 、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450） 、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17～+230℃ 、散热型+230～+450℃、低温型-60～-196℃ 、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

三、ZDLP电动流量调节阀阀内组件

阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材  料	不锈钢（1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti、17-4PH、9Cr18 、316L） 、不锈钢堆焊司太莱合金 、 钛和耐腐蚀合金等。

四、ZDLP电动流量调节阀执行机构

型号	381LSA-08	381LSA-20	381  LSA -30	381  LSA -50	381  LSA -65	381  LSA -99	381  LSA -160
隔爆型号	381-08	381-20	381-30	381-50	381-65	381-99	381-160
输出力推（N）	800	2000	3000	5000	6500	10000	16000
大行程L（mm）	30		60		100
工作速度（mm/S）	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技术参数	电源电压 ：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号 ：4-20mA·DC
	防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄
	环境温度：-25～+70℃ 环境湿度：≤95%

五、ZDLP电动流量调节阀技术参数

公称通径DN（mm）	25	32	40	50	65	80	100	125	150	200
阀座直径dn（mm）	26	32	40	50	65	80	100	125	150	200
额定流量系数Kv	8	13	22	32	50	80	120	200	280	450
额定行程L（mm）	16		25		40			60
配用执行机构型号	381LSA  /381-20		381LSA  /381-30		381LSA  /381-50			381LSA  /381-65
允许压差（Mpa）	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16

六、ZDLP电动流量调节阀性能

项目				技术指标
基本误差%				±2.5
回差%				≤2.0
死  区%				≤1.0
始终点偏差%	电开		始点	±2.5
			终点	±2.5
	电关		始点	±2.5
			终点	±2.5
额定行程偏差%				≤2.5
泄  露 量l/h				0.1%×阀额定容量
可调范围R				30:1

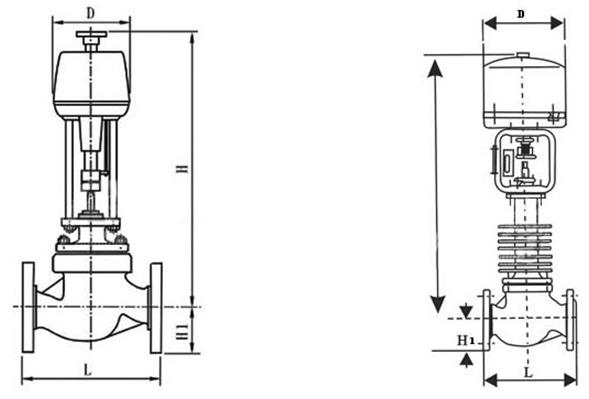

七、ZDLP电动流量调节阀外形尺寸

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
	PN64	206	210	251	251	286	311	337	394	457	508	650
D		225	225	225	225	225	255	255	255	310	310	310
R		177	177	177	177	177	177	177	177	226	226	226
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
	PN64	140	140	160	160	180	210	210	220	290	340	370
H3	PN16/40	144	144	172	172	180	232	232	235	300	357	391
	PN64	156	156	180	180	200	237	237	247	317	367	397
H2		373	373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	459	520	520	520	570	570	570
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
	PN64	63	68	75	83	88	100	105	125	148	170	203

八、ZDLP电动流量调节阀订货须知

①ZDLP电动流量调节阀产品名称与参数

②ZDLP电动流量调节阀口径的选择

③ZDLP电动流量调节阀流量特性选择

④ZDLP电动流量调节阀调节速度选择

⑤ZDLP电动流量调节阀作用方式选择

⑥ZDLP电动流量调节阀泄漏量应满足工艺要求

⑦ZDLP电动流量调节阀压差（包括正常工作压差
，阀关闭时压差）

⑧ZDLP电动流量调节阀防堵性

⑨ZDLP电动流量调节阀耐蚀性等以及是否带附件以便尊龙凯时人生就是赢的为您正确选型。
