产品名称 ： 电动三通合流调节阀

详细说明

ZAZQ（X）电动三通调节阀有合流和分流二种型式
，由DKZ电动执行机构和三通合流或三通分流调节组成，以电源为动力
，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应
。电动三通合流分流调节阀主要用于三通管道
，用于主管道分为两条管道和两条管道合为一台管路的场合。

一
、ZAZQ
、X电动三通合流分流调节阀概述

ZAZQ（X）电动三通调节阀有合流和分流二种型式，由DKZ电动执行机构和三通合流或三通分流调节组成，以电源为动力

，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应
。合分流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用

，但当DN≤80时
，合流阀可用于分流场合。可替代两台单、双座调节阀
，节省投资，占据空间小
。三通调节阀通常用于热交换器的两种介质调节
，及简单的配比调节。

电动三通调节阀产品口径由25mm至200mm
，公称压力有1.0、1.6、4.0
、6.4MPa，温度范围-60℃至450℃，控制信号为0~10或4~20mA.DC
。配用不同的执行机构可分为普通型和电子型两种。

本系列电动三通调节阀是以电为驱动方式
，电动执行机构的电路板及其他元件在发生故障时可能会产生火花。所以在使用环境较为恶劣或输送易燃易爆的介质时建议选择气动三通调节阀
。

二
、ZAZQ
、X电动三通合流分流调节阀性能指标

项目		指标值
基本误差％		≤±3.5
回差％		≤2.5
死区％		≤3.0
始终点偏差％	电开  、电关	±2.5
		±2.5
允许泄量L/H		符合JB/T7387-94Ⅲ级小于阀的额定容量×10-3

三、ZAZQ、X电动三通调节阀技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公称压力 MPa		1.6 4.0 6.0
流量特性		直线
执 行 机 构	Ⅱ型	DKZ-310		DKZ-310		DKZ-410			DKZ-510			DKZ-510
	Ⅲ型	DKZ-510C		DKZ-310C		DKZ-410C			DKZ-510C			DKZ-510C
	出轴推力（N）	4000		4000		6400			16000			16000
	行程mm	16		25		40			60			100
上阀盖型式		1.6	1.0	2.5	1.6	1.5	1.0	0.65	0.4	0.3	0.16	0.26	0.18
允许压差（MPa）		普通式（常温型），热片式（中温型）
介质温度℃		-40～230℃（常温型），散热片式230～450℃（中温型） ，特殊订货-100～600℃
可调比		30:1
法兰标准		铸铁按JB78-59 ，铸钢按JB79-59
输入阻抗		Ⅱ型：200 Ⅲ型：250
出厂状态		电开（对上阀座而言），如需电关，订货时应注明

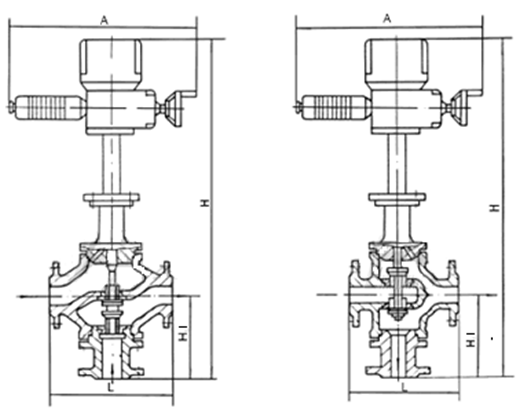

四、ZAZQ、X电动三通调节阀外形尺寸

订货时请填写《规格书》或注明以下内容：

若订货前还未选定电动三通调节阀型号，请向尊龙凯时人生就是赢提供您的电动三通调节阀使用参数:

1.电动三通调节阀公称通径、额定流量系数KV，

2.电动三通调节阀流体性质（包括公称压力
、温度、粘度或酸碱性）
，

3.电动三通调节阀信号压力
、弹簧范围，

4.电动三通调节阀阀体
、阀芯材料，

5.电动三通调节阀是否带附件
，说明附件型号
。以便尊龙凯时人生就是赢的为您正确选型。
